d-link无线路由器设置图解

 时间:2017-05-04 栏目:D-LINK

现在国内有很多朋友都使用了dlink路由器,下面我来给大家详细介绍dlink路由器硬件安装与dlink路由器设置上网图解,有需要学习的同学可参考参考。

1.线缆连接方式

d-link无线路由器设置图解

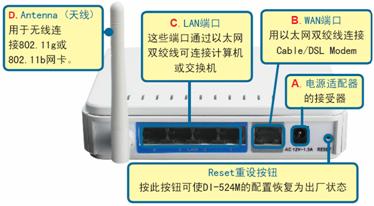

首先将DI-524M的12V交流电源适配器接头插入DI-524M后面板的电源插孔处,另一端接入电源插座。当通电之后会看到前面板的Power指示灯(电源指示灯)亮。待DI-524M启动完毕后再进行下一步的操作。

d-link无线路由器设置图解

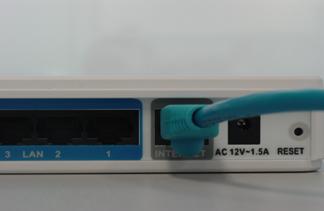

将连接至Modem的网线接到DI-524M的Internet口(有的路由器为WAN口)。

d-link无线路由器设置图解

将连接计算机网卡的网线接在LAN接口的任意一口。

d-link无线路由器设置图解

完成连接设定后,DI-524M的面板灯应为:

(1)电源指示灯:恒亮;

(2)系统状态指示灯:约每秒闪烁一次;

(3)WAN口指示灯:不定时闪烁;

(4)无线网络指示灯:不定时闪烁;

(5)LAN口指示灯:不定时闪烁(接有电脑)

2.计算机网络设置(做设置时请将计算机通过网线连接至DI-524M的LAN口之一)

首先设置计算机本地连接的IP地址

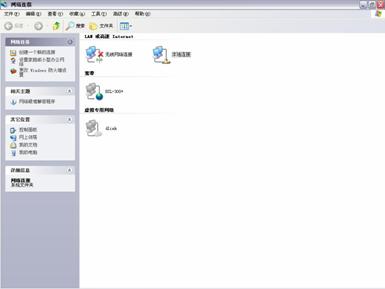

(1)计算机桌面上,右键单击“网上邻居”,选中“属性”。弹出“网络连接”窗口。

d-link无线路由器设置图解

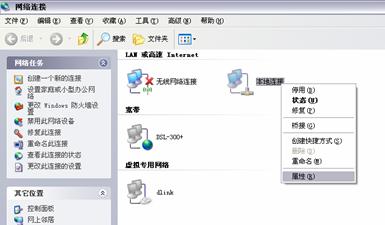

(2)右键单击本地连接-属性

d-link无线路由器设置图解

(3)在随后弹出的“本地连接属性”对话框中,选择Internet协议(TCP/IP),然后点击下方的属性按钮。在随后打开的窗口里,选择“自动获得IP地址”,单击确定,再回到前一个界面之后点击关闭。当计算机连接到DI-524M时,计算机即会自动获得IP地址。

d-link无线路由器设置图解d-link无线路由器设置图解

设置完计算机之后,当本地连接显示已连接上时:d-link无线路由器设置图解

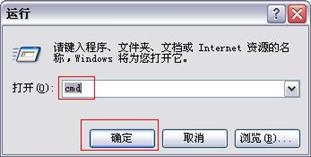

单击“开始”→“运行”,在“打开”处敲入cmd,点击确定。

d-link无线路由器设置图解

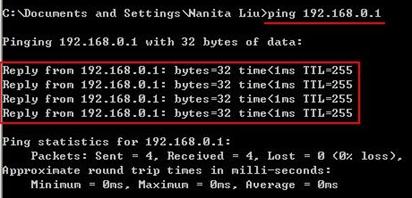

进入MS-DOS命令提示符窗口下,键入ping192.168.0.1并回车。

d-link无线路由器设置图解

如果出现“Replyfrom192.168.0.1:bytes=32time<1msTTL=64”字样则说明计算机已经和DI-524M连接成功,可以进行下一步配置。

3.DI-524M无线路由器的网络配置

打开浏览器,在浏览器的地址栏键入192.168.0.1,点击Enter键进入路由器登录界面。

d-link无线路由器设置图解

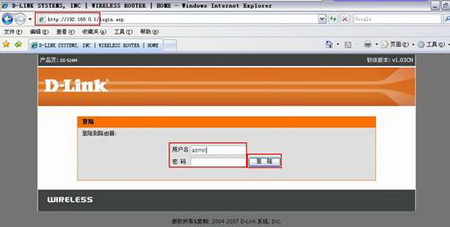

在出现的登录界面中,用户名填写admin,密码默认情况下为空,然后点击登陆进入下面的配置界面。

d-link无线路由器设置图解

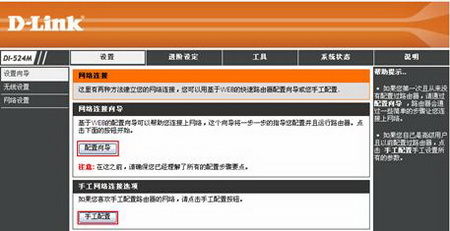

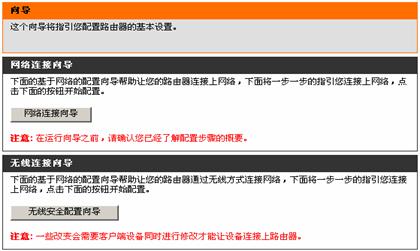

从这个界面可以看到,可以通过两种方法对路由器进行网络连接的设置:一是使用配置向导,二是使用手动配置。下面针对配置向导的使用进行说明。

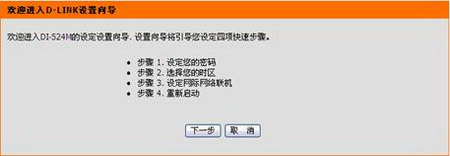

点击配置向导后显示网络连接设置的步骤,了解该步骤之后,即可点击下一步,进行设置。

d-link无线路由器设置图解

点击网络连接向导进行网络配置。

d-link无线路由器设置图解

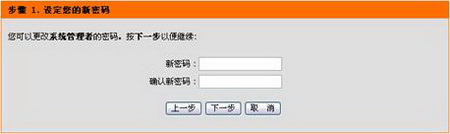

点击下一步之后,在下面的窗口中进行管理密码的设定。

d-link无线路由器设置图解

默认状况下,进入路由器配置界面的管理密码为空,为了保证该设备的安全,您可以设置一个密码,以防止别人更改您的路由器的配置。

d-link无线路由器设置图解

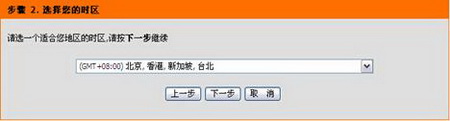

中国地区在下拉菜单中选择GMT+8:00时区,然后单击下一步,进入网络连接的设置。

d-link无线路由器设置图解

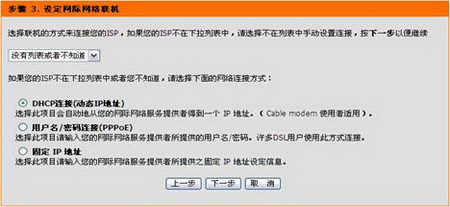

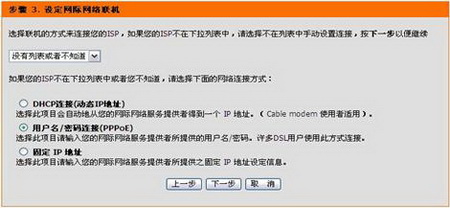

总共用三种方式的选择:DHCP连接(动态IP地址)、用户名/密码连接(PPPoE方式)、固定IP地址连接方式。默认状态下为DHCP连接(动态IP地址)。

如果您不清楚要选择何种类型可参考以下类型:

A.若您电脑直接接上ADSL或CableModem时,不需要做任何连接相关设置即可连至网络的话,请选择DHCP连接;

B.若您电脑直接接上ADSLModem时,需要设定ADSL帐户/密码后,而且需要进行连接动作后才可以连接至网络的话,请选择PPPoE;

C.若您电脑直接接上ADSL或CableModem时,需要另外指定一个固定的IP地址后才可以连接至网络的话,请选择固定IP地址。

D.或者与您的网络服务供应商联系以获取网络连接方式。

下面以PPPoE方式为例进行说明。

在上一界面中选择“用户名/密码连接(PPPoE)”??PPPoE方式连接

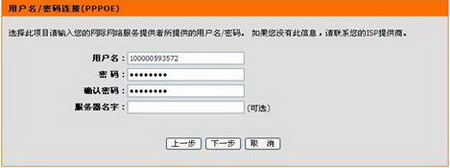

点选用户名/密码连接,然后单击下一步。

d-link无线路由器设置图解

d-link无线路由器设置图解

d-link无线路由器设置图解

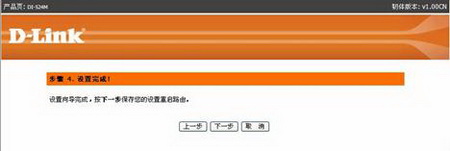

系统提示网络连接已经设置完成,点击下一步以保存设置并重启路由器。

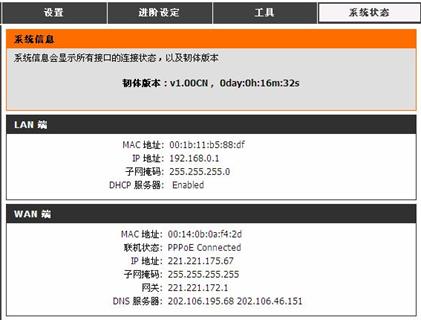

在系统状态界面中看到PPPoE已经连接上,且路由器的WAN端也获取到了由电信部门分配的IP地址信息。

d-link无线路由器设置图解

至此,按照设置向导所进行的网络连接部分的配置就已经完成
