路由器和交换机连接方法图解
时间：2015-09-18 栏目：路由器图片
路由器连接交换机的方法

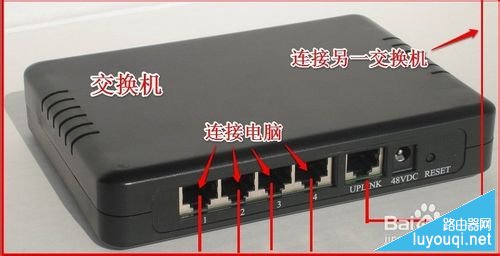

交换机：

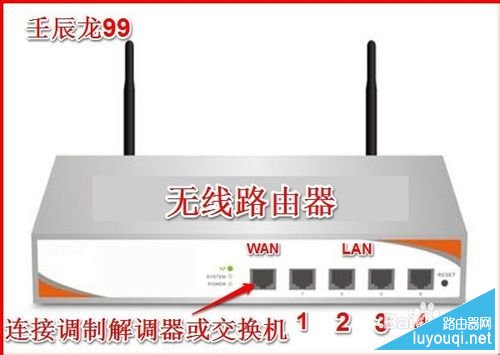

路由器：

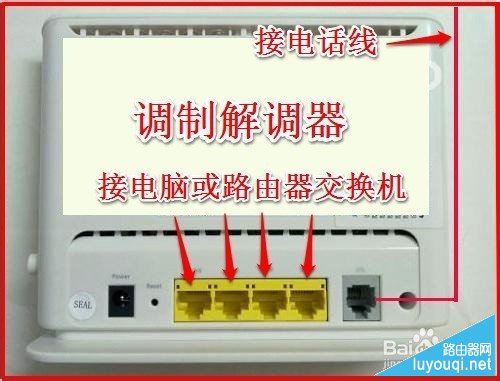

调制解调器：

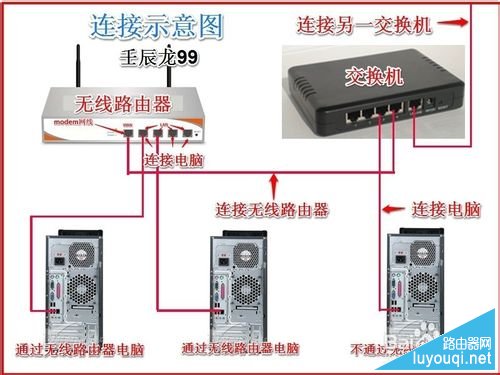

第一种方法：局域网内交换机连接另一交换机再连接路由器、电脑示意图；
说明：有的电脑要通过无线路由器连接，有的电脑不通过无线路由器直接与交换机连接。

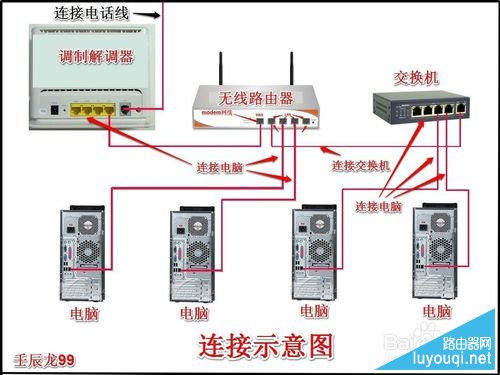

第二种方法：宽带连接 - 调制解调器 - 无线路由器 - 交换机 - 电脑示意图；
说明：有的电脑通过了交换机连接，有的电脑直接从无线路由器连接，有的电脑直接从调制解调器连接。
